Boiler Drum Level Gauging System은 산업용boiler의 수위계측 Gauge들에 대한 전자적인 대체 상품으로서 고안되었는데, 종래의 Visual Gauge보다 더 신뢰성 있고 더 안전하게 Water Level을 지시해 준다.
그것은 온도 370℃의 물과 Steam 사이에 큰 저항 차를 이용하여 Water Level을 결정하여 동작하며, Boiler에 부착된

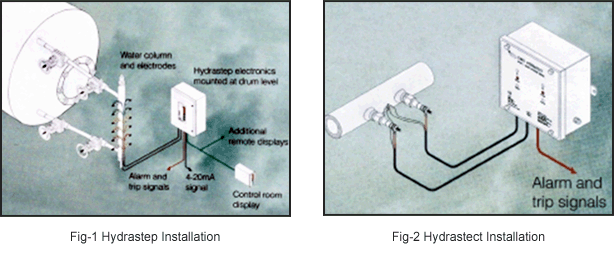

Water Column에 전극이 수직으로 일정한 간격으로 설치돼 있으며 전형적으로 Normal Water Level 상부에 전극이 절반, 하부에 절반씩 일정하게 배열하여 설치하고 전극의 끝부분인 Tip의 위치가 절반씩 상단과 하단으로 설치되어 평균 수위를 계측하도록 되어 있으며, 계측된 저항 값은 각 전극의 절연된 Tip과 Column의 벽 사이에서 만들어진다.
“Cell Constant”는 실제 저항 값을 정의하는 말로써 Electrode의 길이와 직경 그리고 Column bore (구멍)에 의해 결정된다. 실질적으로 Cell Constant는 물의 저항 값이 100KΩ이내이며 Steam 저항 값이 10MΩ이상인 것으로 선정된다.
물과 Steam의 고유저항이 근본적으로 차이가 나기 때문에 이 System은 간단하면서도 아무런 setting up 조정이 필요없다. 그것은 전원공급의 변동이나 주위온도의 변화, 등 기타 여하한 것에도 민감하지 않아, 고도로 신뢰성 있는 system을 구성 할 수 있다. |
|
|
|
 |
|
|
|
|
|
|
| |
|
| Parameter |
LP Rectanguler Section |
HP Series3 |
HP Super3 |
Design Pressure
Test Pressure |
120bar : 1740psl
130bar : 2610psl |
210bar : 3045psl
315bar : 4567psl |
300bar : 4350psl
450bar : 6525psl |
| Design Temp |
343℃ : 693'F |
370℃ : 693'F |
360℃ : 1040'F |
| Design Code |
ASME 831.1 |
ASME 831.1 |
ASME 831.1 |
| Protective Cocors |
18$Wa St.St.
(17 AWa St.St.) |
18$Wa St.St.
(17 AWa St.St.) |
18$Wa St.St.
(17 AWa St.St.) |
| Cross Weigh |
12Kg(26.51b) |
17Kg(37.51b) |
17Kg(37.51b) |

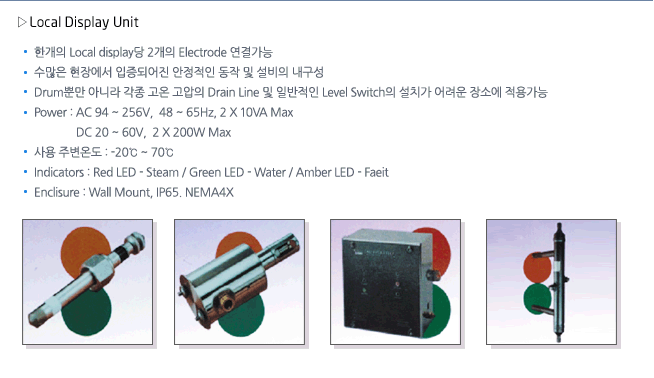

| Electrode Type |
459600602 |
246781A |
246781A |
| |
459600602 |
246782A
264781ZA |
246781A |
|
|
|
|
|
| |
|
| Part No. |
Style |
Meterial |
Max Prese bar(pai) |
Max Temp℃('F) |
pH Range |
| 458800302 |
Threadied L.P.Col. |
PTFE |
SO(725) |
280(500) |
11 to 13.5 |
| 458800302 |
Threadied L.P.Col. |
Zircina |
120(1740) |
370(698) |
7 to 11 |
| 246782A |
Wadlelock H.P.Col. |
PTFE |
50(725) |
280(500) |
11 to 13.5 |
| 246784A |
Wadlelock H.P.Col. |
Coramic
PITFE Coatcd |
300(4350) |
280(500) |
11 to 13.5 |
| 246781A |
Wadlelock H.P.Col. |
Coramic |
300(4350) |
5801040) |
7 to 11 |
| 24678Z |
Wadlelock H.P.Col. |
Zrcona |
210(3045) |
370(687) |
7 to 11 |
|
|
|
|
|
|
 |
|
|
|
|
|
| |
|
| Low Pressure |
Connections
Service to
Materi ai |
1.5 N.B.Sch 80
120 bar(1740psl) / 427℃(300'F)
SA105 |
| Part no. |
Style |
| Z46172AA |
Low Pressure Manitdd, 2Port |
| Z46172AB |
Low Pressure Manitdd, 1Port |
| Z46172CA |
Low Pressure Manitdd, 3Port |
|
|
|
| |
| |
|
| High Pressure |
Connections
Service to
Materi ai |
2 N.B.Sch 160
210 bar(3045psl) / 370℃(698'F)
SA1068 |
| Part no. |
Style |
| Z46173AA |
Low Pressure Manitdd, 2Port |
| Z46173AB |
Low Pressure Manitdd, 1Port |
| Z46173CA |
Low Pressure Manitdd, 3Port |
|
|
|
